"운세 캡슐 자동 판매장치"
속초 변리사, 속초 특허사무소 찾던 고객의 특허 등록 성공 사례-자동판매기 특허, 자판기 특허
"운세 캡슐 자동 판매장치"
출원 연월일 : 2022년 02월 09일
출 원 번 호 : 10-2022-0017080
공고 연월일 : 2022년 06월 28일
공 고 번 호 :
특허결정(심결)연월일 : 2022년 05월 27일
청구범위의 항수 : 4
유 별 : G07F 11/22
발명의 명칭 : 운세 캡슐 자동 판매장치
존속기간(예정)만료일 : 2042년 02월 09일
2022년 06월 23일 등록
45) 공고일자 2022년06월28일
(11) 등록번호 10-2414256
(24) 등록일자 2022년06월23일
(51) 국제특허분류(Int. Cl.)
G07F 11/22 (2006.01) F21V 33/00 (2006.01)
G07F 11/12 (2006.01) G07F 11/38 (2006.01)
H05B 47/17 (2020.01)
(52) CPC특허분류
G07F 11/22 (2013.01)
F21V 33/00 (2013.01)
(21) 출원번호 10-2022-0017080
(22) 출원일자 2022년02월09일
심사청구일자 2022년02월09일
(56) 선행기술조사문헌
KR1020070090152 A*
KR102075353 B1*
KR2019960002789 U
KR101712777 B1
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
황**
강원도 속초시 청봉로5길
(72) 발명자
황**
강원도 속초시 청봉로5길
(74) 대리인
김영관
전체 청구항 수 : 총 4 항
심사관 : 박재우
(54) 발명의 명칭 운세 캡슐 자동 판매장치
(57) 요 약
본 발명은 운세 캡슐 자동 판매장치에 관한 것으로서, 개선된 구조를 통하여 운세지가 내입된 운세 캡슐의 배출
이 보다 용이하게 이루어질 수 있도록 하여 사용자의 이용 만족도를 향상시키는 효과를 나타내게 된다.
이를 실현하기 위한 본 발명은, 내부에 운세 캡슐(100)의 보관이 이루어지는 본체 하우징(10)과; 상기 본체 하우
(뒷면에 계속)

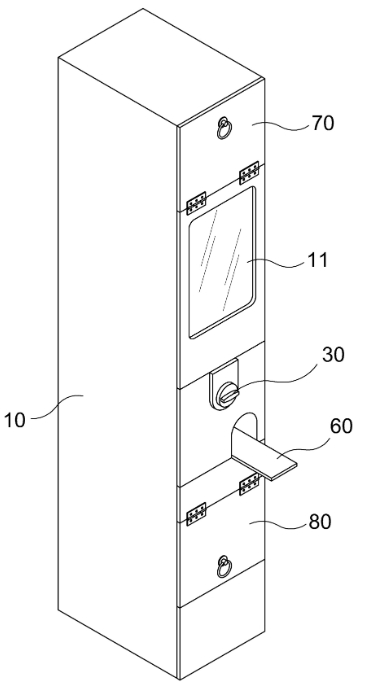

대 표 도 - 도1
등록특허 10-2414256
- 1 -
등록특허 10-2414256
징(10) 내부에 일정 높이로 구성되는 LED 발광부(20)와;
상기 LED 발광부(20)에 안착되어 LED광이 투영되되,
띠를 나타내는 동물 문양이 형성된 투명구슬(21)과;
상기 본체 하우징(10) 전면의 동전 투입구와 함께 구성되는 회동 손잡이(30)와;
상기 회동 손잡이(30)의 회전시 연동되어 본체 하우징(10) 내부에서 회전 동작이 이루어지는수평 회전유닛(40)과;
상기 수평 회전유닛(40)에 형성된 다수의 캡슐 가이드공(41)과;
상기 회전유닛(40) 상부에방사상으로 다수개가 일정 간격으로 구성되어 운세 캡슐(100)의 정렬이 이루어지는 탄성스프링(42)과;
상기 회전유닛(40) 하부에 구비되어 캡슐 가이드공(41)에 가이드되는 운세 캡슐(100)의 지지가 이루어지는 지지플레이트 (50)와;
상기 지지플레이트(50)의 일측에 관통 형성되어 운세 캡슐(100)의 직하방향 배출이 이루어지는 배출공 (51)과;
상기 배출공(51)을 통해 낙하된 운세 캡슐(100)의 수거가 이루어지는 캡슐 배출구(60);를
포함하는 구성을 이루는 것을 특징으로 한다.
(52) CPC특허분류
G07F 11/12 (2013.01)
G07F 11/38 (2013.01)
H05B 47/17 (2022.01)
