안산시 상록구 변리사, 안산시 상록구특허사무소 찾던 고객의 특허 등록 성공 사례-드릴 특허, 천공기 특허, 기계 특허, 기술 특허
"천정 드릴링 장치"
안산시 상록구 변리사, 안산시 상록구 특허사무소 찾던 고객의 특허 등록 성공 사례-드릴 특허, 천공기 특허, 기계 특허, 기술 특허
"천정 드릴링 장치"
출원 연월일 :2019년 11월 11일
출 원 번 호 :10-2019-0143303
공고 연월일 :2022년 06월 23일
공 고 번 호 :
특허결정(심결)연월일 :2022년 02월 15일
청구범위의 항수 :1
유 별 :B28D 1/14
발명의 명칭 :천정 드릴링 장치
존속기간(예정)만료일 :2039년 11월 11일
2022년 06월 17일 등록
(45) 공고일자 2022년06월23일
(11) 등록번호 10-2412165
(24) 등록일자 2022년06월17일
(51) 국제특허분류(Int. Cl.)
B28D 1/14 (2006.01) B25H 1/00 (2006.01)
(52) CPC특허분류
B28D 1/146 (2013.01)
B25H 1/0035 (2013.01)
(21) 출원번호 10-2019-0143303
(22) 출원일자 2019년11월11일
심사청구일자 2019년11월11일
(65) 공개번호 10-2021-0056621
(43) 공개일자 2021년05월20일
(56) 선행기술조사문헌
JP06198507 A*
KR100502694 B1*
KR2019960020447 U*
*는 심사관에 의하여 인용된 문헌
(73) 특허권자
박**
경기도 안산시 상록구 광덕산로
(72) 발명자
박**
경기도 안산시 상록구 광덕산로
(74) 대리인
김영관
전체 청구항 수 : 총 1 항 심사관 : 류동언
(54) 발명의 명칭 천정 드릴링 장치
(57) 요 약

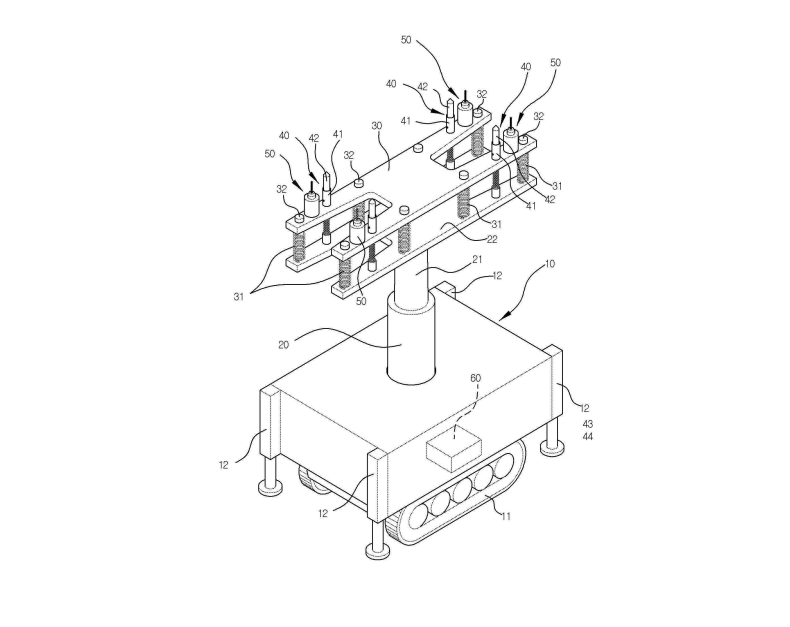

본 발명은 천정 드릴링 장치에 관한 것으로서, 설정한 작업 위치를 따라 이동 가능하도록 구비되고, 작업 위치에
서 정확한 수평도를 맞춰 고정되는 대차; 상기 대차에는 하단부가 고정되도록 하면서 일정 높이로 상향 구비되어
상단의 고정판을 승강시키도록 하는 리프팅 실린더; 상기 고정판과는 복수의 강화 스프링과 가이드 로드에 의해
승강 탄력을 갖도록 상부에 구비되는 상부 지지판; 상기 상부 지지판에 하단부가 고정결합되는 슬리브와 상기 슬
리브에 하단부가 압축 스프링에 의해 탄력 지지되어 승강 가능하게 피스톤 축이 삽입되고, 상기 슬리브에는 일정
높이차를 두고 상기 리프팅 실린더의 구동을 단속하는 리미트 스위치와 함께 드릴 구동 스위치가 구비되는 리미
트 핀부재; 상기 리미트 핀부재의 드릴 구동 스위치에 의해 구동이 단속되도록 구비되는 천공 수단; 상기 대차의
이동과 수평 고정과 리프팅 실린더와 천공 수단의 구동을 단속제어하는 콘트롤러로 이루어지는 구성이다.
