구리 특허사무소, 구리 변리사 찾던 고객의 특허 등록 성공 사례-간판 특허, 홀로그램 간판 특허
"돌출형 홀로그램 간판"
구리 특허사무소, 구리 변리사 찾던 고객의 특허 등록 성공 사-간판 특허, 홀로그램 간판 특허
"돌출형 홀로그램 간판"
출원 연월일 :2021년 12월 17일
출 원 번 호 :20-2021-0003851
공고 연월일 :2022년 06월 22일
공 고 번 호 :
등록결정(심결)연월일 :2022년 06월 15일
청구범위의 항수 :4
유 별 :G09F 19/18 등록의 구분 :
고안의 명칭 :돌출형 홀로그램 간판
존속기간(예정)만료일 :2031년 12월 17일
2022년 06월 17일 등록
(45) 공고일자 2022년06월22일
(11) 등록번호 20-0495547
(24) 등록일자 2022년06월17일
(51) 국제특허분류(Int. Cl.)
G09F 19/18 (2006.01) G09F 13/22 (2006.01)
G09F 13/30 (2006.01)
(52) CPC특허분류
G09F 19/18 (2013.01)
G09F 13/22 (2013.01)
G09F 13/30 (2013.01)
G09F 2013/222 (2013.01)
(21) 출원번호 20-2021-0003851
(22) 출원일자 2021년12월17일
심사청구일자 2021년12월17일
(56) 선행기술조사문헌
KR200492931 Y1*
KR102282407 B1
KR1020200113584 A
KR102097770 B1
*는 심사관에 의하여 인용된 문헌
(73) 실용신안권자
장**
경기도 구리시 벌말로
(72) 고안자
장**
경기도 구리시 벌말로
(74) 대리인
김영관
전체 청구항 수 : 총 4 항 심사관 : 양창우
(54) 고안의 명칭 돌출형 홀로그램 간판
(57) 요 약

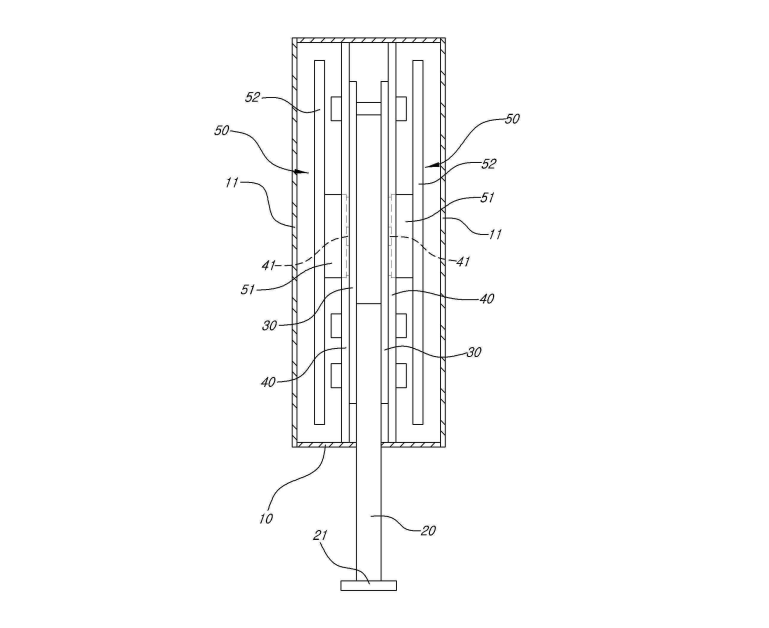

본 고안은 돌출형 홀로그램 간판에 관한 것으로서, 내부로 일정 크기의 설치 공간을 형성하면서 일측면 또는 양
측면이 투명창으로 이루어지는 커버 플레이트; 상기 커버 플레이트에 일부가 내부로 삽입되도록 하고, 다른 일부
는 외부로 돌출되도록 고정되도록 하며, 외측으로 구비되는 단부에는 설치면에 고정되도록 하는 마운팅 플레이트
를 구비하는 관형축; 상기 커버 플레이트의 내부로 삽입되는 상기 관형축의 외주면에는 일측 또는 양측으로 체결
가능하게 적어도 2곳 이상에 마운팅홀이 형성되는 고정 프레임; 외주면이 상기 커버 플레이트의 내주면을 따라
형성하여 상기 고정 프레임의 일측 또는 양측으로 각각 고정 연결되는 베이스 플레이트; 상기 베이스 플레이트의
중앙에 고정 설치되는 모터에 회전 가능하게 축결합되는 축 구동부와 상기 축 구동부에 길이 중간 부위가 일체로
연결되도록 하면서 일정 폭이 1자로 형성되어 3차원 홀로그램 이미지를 현출하는 복수의 엘이디 소자와 제어회로
가 외측의 판면에 형성되는 엘이디 블레이드로서 이루어지는 홀로그램 팬을 포함하는 구성이 특징이다.
