수원 변리사, 수원 특허사무소 찾던 고객의 특허 등록 성공 사례- 신축자재 수평계 특허 등록사례- "신축자재한 자를 갖는 수평계"

수원 변리사, 수원 특허사무소 찾던 고객의 특허 등록 성공 사례- 신축자재 수평계 특허 등록사례- "신축자재한 자를 갖는 수평계"

출원 연월일 :2020년 01월 03일

출 원 번 호 :20-2020-0000018

등록결정(심결)연월일 :2022년 03월 22일

청구범위의 항수 :3

유 별 :G01C 9/18

등록의 구분 :

고안의 명칭 :신축자재한 자를 갖는 수평계

존속기간(예정)만료일 :2030년 01월 03일

2022년 06월 07일 등록

(11) 공개번호 20-2021-0001606

(43) 공개일자 2021년07월14일

(51) 국제특허분류(Int. Cl.)

 G01C 9/18 (2006.01) G01B 3/08 (2006.01)

 G01C 9/02 (2006.01)

(52) CPC특허분류

 G01C 9/18 (2013.01)

G01B 3/08 (2013.01)

G01C 9/02 (2013.01)

(21) 출원번호 20-2020-0000018

(22) 출원일자 2020년01월03일

심사청구일자 2020년01월03일

(71) 출원인

김**

경기 수원시 팔달구 하동

(72) 고안자

김**

경기 수원시 팔달구 하동

(74) 대리인

김영관

전체 청구항 수 : 총 6 항

(54) 고안의 명칭 신축자재한 자를 갖는 수평계

(57) 요 약

본 고안은 어느 면의 수평 및 수직의 평평여부를 측정하는 기능과 신축시켜서 길이를 재는 기능을 겸하는 신축자

재한 자를 갖는 수평계에 관한 것이다.

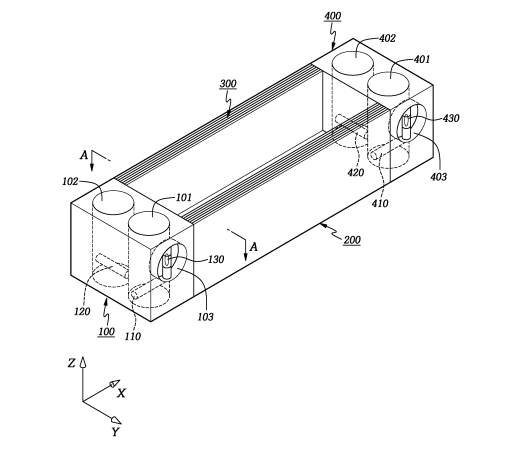

이러한 본 고안은, 일면에는 제1 레벨러와 상기 제1 레벨러에 직교되는 제2 레벨러가 구비되고 연접하는 다른 일

면에는 제3 레벨러가 구비된 베이스블럭, 상기 베이스블럭의 일단부에 연결되어 내측 일면에 길이를 나타내는 기

초눈금이 형성된 베이스채널, 상기 베이스채널에 신축 가능하게 연결되어 상기 기초눈금에 연속되도록 연속눈금

이 각각 형성된 복수의 신축채널, 상기 마지막 신축채널의 외측 단부에 연결되어 일면에는 제1 및 제2 레벨러와

동일한 기울기를 각각 나타내도록 제4 및 제5 레벨러가 구비되고 연접하는 다른 일면에는 제3 레벨러와 동일한

기울기를 나타내도록 제6 레벨러가 구비된 마감블럭을 포함하는 것을 기술사상으로 한다.

따라서, 본 고안은 길이가 긴 물품의 수평 또는 수직의 평평여부를 보다 정확하게 측정할 수 있을 뿐만 아니라

물품의 길이를 잴 수 있는 매우 유용한 효과가 있다.
