"파이프 개선면 면취기"

양산 변리사, 양산 특허사무소 찾던 고객의 특허 등록 성공 사례-파이프 면취기 특허, 가공 기계 특허, 기계 특허, 설비 특허, 장치 특허, 장비 특허

"파이프 개선면 면취기"

출원 연월일 :2021년 11월 25일

출 원 번 호 :10-2021-0164654

공고 연월일 :2022년 06월 09일

공 고 번 호 :

특허결정(심결)연월일 :2022년 05월 01일

청구범위의 항수 :1

유 별 :B23C 3/12

발명의 명칭 :파이프 개선면 면취기

존속기간(예정)만료일 :2041년 11월 25일

2022년 05월 31일 등록

(45) 공고일자 2022년06월09일

(11) 등록번호 10-2405950

(24) 등록일자 2022년05월31일

(51) 국제특허분류(Int. Cl.)

 B23C 3/12 (2006.01) B23D 19/08 (2006.01)

 B23D 21/00 (2006.01) B23D 33/02 (2006.01)

(52) CPC특허분류

 B23C 3/126 (2013.01)

B23D 19/08 (2013.01)

B23D 21/006 (2013.01)

B23D 33/02 (2013.01)

B23C 2220/16 (2013.01)

B23C 2220/40 (2013.01)

(21) 출원번호 10-2021-0164654

(22) 출원일자 2021년11월25일

심사청구일자 2021년11월25일

(56) 선행기술조사문헌

KR100953414 B1*

KR102218070 B1*

KR101288430 B1

KR102241657 B1

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

대****

경상남도 양산시 산막공단남

(72) 발명자

배**

부산광역시 강서구 명지오션시티

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 김응상

(54) 발명의 명칭 파이프 개선면 면취기

(57) 요 약

본 발명은 용접 전 다양한 직경으로 이루어진 파이프의 마주하는 면의 모서리에 개선면을 자동으로 편리하게 형

성할 수 있는 파이프 개선면 면취기에 관한 것이다.

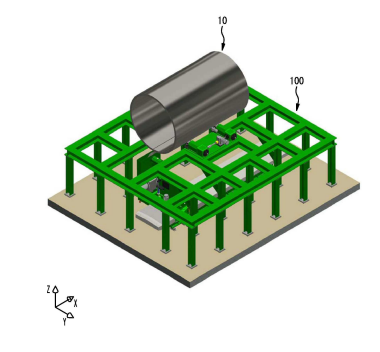

이러한 본 발명은, 둥글게 말려서 수평으로 배치된 파이프의 마주하는 면에 개선면을 형성하는 면취기에 있어서,

상기 개선면의 중심을 맞추도록 상기 파이프의 외면 양측을 회전 가능하며 좌우 이동 가능하게 지지하는 서포트

유닛; 상기 서포트유닛에 의해 중심을 맞춘 상기 파이프의 마주하는 면을 절삭하여 개선면을 형성하도록 절삭날

을 갖는 커팅유닛; 상기 커팅유닛을 상기 파이프의 좌우 및 상하 방향으로 이동시키는 무빙유닛; 상기 무빙유닛

을 전후 방향으로 이송시켜서 상기 절삭날의 회전에 의해 상기 파이프의 전후 방향을 따라 개선면을 형성하는 슬

라이딩유닛; 상기 슬라이딩유닛의 전후 이송을 안내하는 레일유닛;을 포함하는 하는 것을 기술사상으로 한다.

따라서, 본 발명은 절삭날을 전후 방향으로 이송시키면서 파이프의 마주하는 면에 개선면을 자동으로 편리하게

형성하고, 파이프의 직경에 부합되도록 절삭날의 위치를 자동으로 편리하게 조절하여 개선면을 정확히 형성할 수

있는 매우 유용한 효과가 있다.
