안산 상록구 변리사, 안산 상록구 특허사무소 찾던 고객의 특허 등록 성공 사례-필름 제조 특허, 기술 특허

"다중패턴 필름 제조방법 및 이에 의해 제조된 다중패턴 필름"

다중패턴 필름 특허등록사례 무료출장상담 특허사무소 "다중패턴 필름 제조방법 및 이에 의해 제조된 다중패턴 필름"

출원 연월일 :2021년 02월 17일

출 원 번 호 :10-2021-0021203

공고 연월일 :2022년 05월 23일

공 고 번 호 :

특허결정(심결)연월일 :2021년 11월 10일

청구범위의 항수 :1

유 별 :G03F 7/00

발명의 명칭 :다중패턴 필름 제조방법 및 이에 의해 제조된 다중패턴 필름

존속기간(예정)만료일 :2041년 02월 17일

2022년 05월 17일 등록

(45) 공고일자 2022년05월23일

(11) 등록번호 10-2400656

(24) 등록일자 2022년05월17일

(51) 국제특허분류(Int. Cl.)

 G03F 7/00 (2006.01) C08J 5/18 (2006.01)

 C08J 7/04 (2020.01)

(52) CPC특허분류

 G03F 7/0002 (2013.01)

C08J 5/18 (2021.05)

C08J 7/042 (2022.01)

G03F 7/0015 (2013.01)

(21) 출원번호 10-2021-0021203

(22) 출원일자 2021년02월17일

심사청구일자 2021년02월17일

(56) 선행기술조사문헌

KR101417797 B1*

JP2010137358 A*

KR101704587 B1

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

제*****

경기도 안산시 상록구 선진5길

(72) 발명자

성**

경기도 화성시 향남읍 상신하길로273번길

(74) 대리인

김영관

전체 청구항 수 : 총 1 항 심사관 : 박부식

(54) 발명의 명칭 다중패턴 필름 제조방법 및 이에 의해 제조된 다중패턴 필름

(57) 요 약

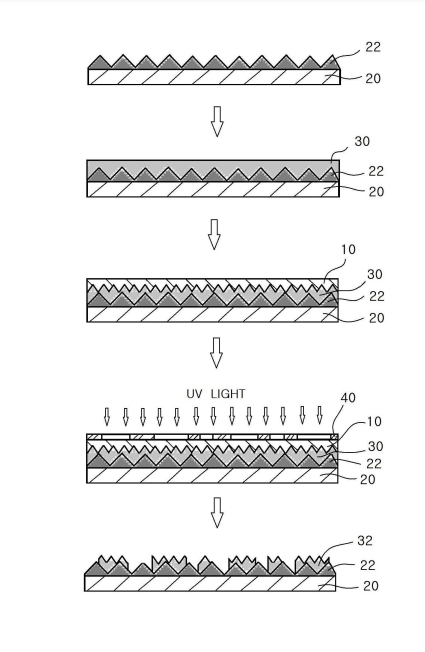

본 발명은 서로 다른 형태의 다중패턴이 형성된 필름을 용이하게 제조할 수 있는 새로운 방식의 다중패턴 필름

제조방법 및 이에 의해 제조되어 다중패턴에 의한 미려하고 독특한 외관을 가지는 새로운 구성의 다중패턴 필름

에 관한 것으로서, 본 발명은 투명 레진을 사용하여 임의의 음양각 패턴이 형성된 소프트몰드(10)를 만드는

과정; 상기 소프트몰드(10)의 패턴이 형성된 성형면에 이형성을 부여하는 과정; 상기 제1패턴(22)이 형성된 베이

스필름(20)을 준비하는 과정; 상기 소프트몰드(10)의 성형면 또는 상기 베이스필름(20)의 제1패턴(22)이 형성된

면에 포토레지스트(30)를 도포하는 과정; 상기 베이스필름(20)과 소프트몰드(10) 사이에 상기 포토레지스트(30)

가 개재되도록 상기 베이스필름(20)과 소프트몰드(10)를 적층하고 압착하여, 상기 소프트몰드(10)의 음양각 패턴

을 포토레지스트(30)에 임프린트시키는 과정; 상기 소프트몰드(10)에 마스킹패턴이 인쇄된 포토마스크(40)를 적

층시키는 과정; 자외선을 조사하여 포토레지스트(30)를 노광하는 과정; 상기 베이스필름(20)과 소프트몰드(10)을

분리시키는 과정; 및 상기 베이스필름(20)에 잔존하는 미경화된 포토레지스트를 제거하는 과정;을 포함한다.
