남양주시 변리사, 남양주시 특허사무소 찾던 고객의 특허 등록 성공 사례-방묘문 특허, 휀스 특허, 방묘창 특허, 펫 특허, 고양이 용품 특허

"방묘문 연결구조"

남양주시 변리사, 남양주시 특허사무소 찾던 고객의 특허 등록 성공 사례-방묘문 특허, 휀스 특허, 방묘창 특허, 펫 특허, 고양이 용품 특허

"방묘문 연결구조"

출원 연월일 :2021년 06월 29일

출 원 번 호 :10-2021-0084919

공고 연월일 :2022년 05월 17일

공 고 번 호 :

특허결정(심결)연월일 :2022년 01월 23일

청구범위의 항수 :3

유 별 :A01K 15/00

발명의 명칭 :방묘문 연결구조

존속기간(예정)만료일 :2041년 06월 29일

2022년 05월 10일 등록

(45) 공고일자 2022년05월17일

(11) 등록번호 10-2398106

(24) 등록일자 2022년05월10일

(51) 국제특허분류(Int. Cl.)

 A01K 15/00 (2014.01) A01K 1/00 (2014.01)

 E05D 3/02 (2006.01) E05D 5/12 (2006.01)

 E05D 7/04 (2006.01)

(52) CPC특허분류

 A01K 15/006 (2013.01)

A01K 1/0017 (2013.01)

E05D 3/02 (2013.01)

E05D 7/0415 (2013.01)

E05D 2005/122 (2013.01)

E05Y 2900/60 (2013.01)

(21) 출원번호 10-2021-0084919

(22) 출원일자 2021년06월29일

심사청구일자 2021년06월29일

(56) 선행기술조사문헌

KR200488964 Y1*

인터넷 게시물 “Chain Link Fence Post

Hinge(2014.12.09.) (Url :

www.youtube.com/watch?v=QWO9iErffm0) 1부.*

KR1020090058288 A

KR101867079 B1

JP2012246626 A

KR1020150010510 A

*는 심사관에 의하여 인용된 문헌

(73) 특허권자

이**

경기도 남양주시 오남읍 진건오남로

(72) 발명자

이**

경기도 남양주시 오남읍 진건오남로

(74) 대리인

김영관

전체 청구항 수 : 총 3 항 심사관 : 박기준

(54) 발명의 명칭 방묘문 연결구조

(57) 요 약

본 발명은 방묘문 연결구조에 관한 것으로서, 도어연결구 및 지주연결구의 부품을 사용하여 실내 다양한 장소에

조립 설치가 보다 신속하고 용이하게 이루어질 수 있는 효과를 나타낸다.

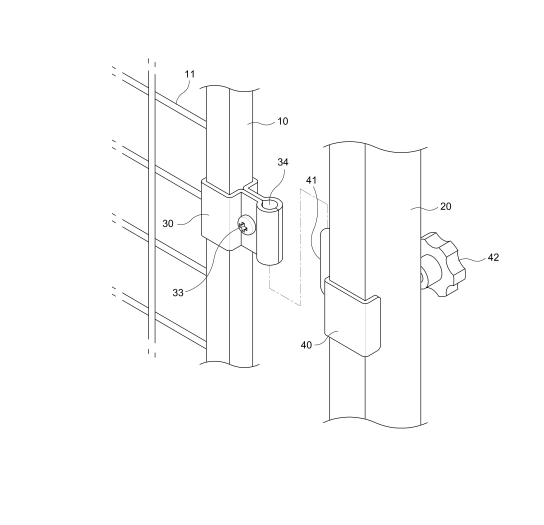

이를 실현하기 위한 본 발명은, 격자 형상의 철망(11)이 구비된 도어프레임(10)이 수직으로 설치되는 지주폴(2

0)에 회동 개폐 가능하게 연결 설치되는 방묘문 연결구조에 있어서, 상기 도어프레임(10)에는 도어 연결구(30)가

조립 설치되되, 상기 도어 연결구(30)는 2개의 연결구 프레임(31,32)이 쌍을 이루는 대칭형태의 구조를 이루어서

체결볼트(33)에 의한 상호간에 체결이 이루어짐과 함께 일측에는 힌지 삽입홈(34)이 형성되고; 이와 대응되는 지

주폴(20)에는 지주 연결구(40)가 조립 설치되되, 상기 지주 연결구(40)에는 "ㄴ"형상의 힌지(41)가 일체로 연결

구성된 것을 특징으로 한다.
